Desarrollo de la Práctica.
Después de analizar varios
sistemas de sonorización para espacios cerrados, y teniendo en cuenta los
objetivos funcionales del mismo ya que se usará mayormente para la reproducción
de música y la comunicación con los visitantes y empleados, considero que el sistemas
más oportuno para la sonorización del bar propuesto para este trabajo y cuyo
diseño proporcionado se encuentra inserto en este documento (Fig 1.1); es el
sistema de sonorización industrial Centralizada MILENIUM Desarrollado por la
EGi y Dividido en dos zonas.
Fig. 1.1 Plano del Bar Propuesto para la
actividad.
El Sistema de Sonorización
Mencionado Anteriormente consiste en una gama de sonorización,
intercomunicación y megafonía para dos zonas: Cocina y Bar + Baños.
A través de este sistema es
posible la sonorización de las dos zonas mencionadas, la intercomunicación
entre el punto de control (Barra) y una de las zonas (Cocina); A demás este
sistema cuenta con la ventaja de poder abrir hasta dos puertas electrónicamente
desde el punto de control y que para este caso particular se usará para las
puertas de los Baños.
A Continuación analizaremos
las herramientas con las que cuenta el sistema y acto seguido procederemos a
ubicar las mismas en el plano dispuesto para la sonorización.
Para lograr los objetivos el
sistema cuenta con las siguientes herramientas.
1.
El

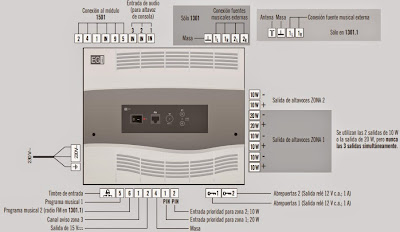

Procesador de Audio 1301.x: Es el centro de distribución
sonora, y de potencia y cuyas características y conectores se encuentran
presentes en la siguiente imagen.
Este
procesador cuenta con parlantes incorporados para recibir avisos de señales
acústicas y timbres desde las puertas. A demás cuenta con un sintonizador de
radio FM.
2. La Consola de Control 1201 (Digital):
Esta consola permite el control de todas las funciones del sistema a través de
una interfaz Digital LCD y además contiene un micrófono integrado para las
locuciones a la audiencia o las intercomunicaciones. Se conecta con el
procesador de audio a través de un conector RJ 45 de tipo Telefónico.
3 3. Intercomunicador 1203: Este
pequeño aparato es usado para las intercomunicaciones con el centro de control,
en este caso específico, para comunicarse entre la cocina y el centro de
control. Cuenta con un
micrófono interno incorporado o la posibilidad de integrarle uno externo.
4.
Altavoces.
Los altavoces necesarios para esta conexión deben tener las
características dispuestas en la siguiente tabla.
La zona 1 la
utilizaremos para la distribucion del sonido en el bar y los baños, por lo
tanto vamos a utilizar 8 altavoces de 32Ω conectados a la salida de 20 Watts.
La zona 2 la
utilizaremos para la distribucion del sonido en la cocina, por lo tanto vamos a
utilizar 2 altavoces de 16 Ω conectados a la salida de 10 Watts.
Nota. El funcionamiento detallado de cada
una de estas herramientas se encuentra explicado con detalles en el MANUAL
TECNICO MILENIUM – (ver Referencias Bibliográficas).
Ahora y despues de haber analizado cada uno de los aspectos y
aparatos necesarios procedemos a la distribucion de nuestro sistema
graficamente.
Para ello he
utilizaremos el siguiente plano de instalacion de nuestro sistema.
Cocina Bar Baños
En definitiva, Nuestro Bar con nuestro sistema de
sonorizacion quedaria de la siguiente manera.
Conclusiones
Cada recinto en particular
requiere el estudio y análisis de los diferentes sistemas de sonorización con
el fin de determinar cuál es el más apropiado para dicho recinto.
Se debe conocer la finalidad
del recinto a sonorizar para el correcto diseño y aplicación del plano sonoro.
Es muy importante tener en
cuenta las características técnicas brindadas por el fabricante de cada aparato
de audio para así hacer un uso adecuado de los aparatos teniendo en cuenta la
potencia que consumen y brindan así como los cálculos de impedancia de cada
parlante conectado ya sea en serie o paralelo.
